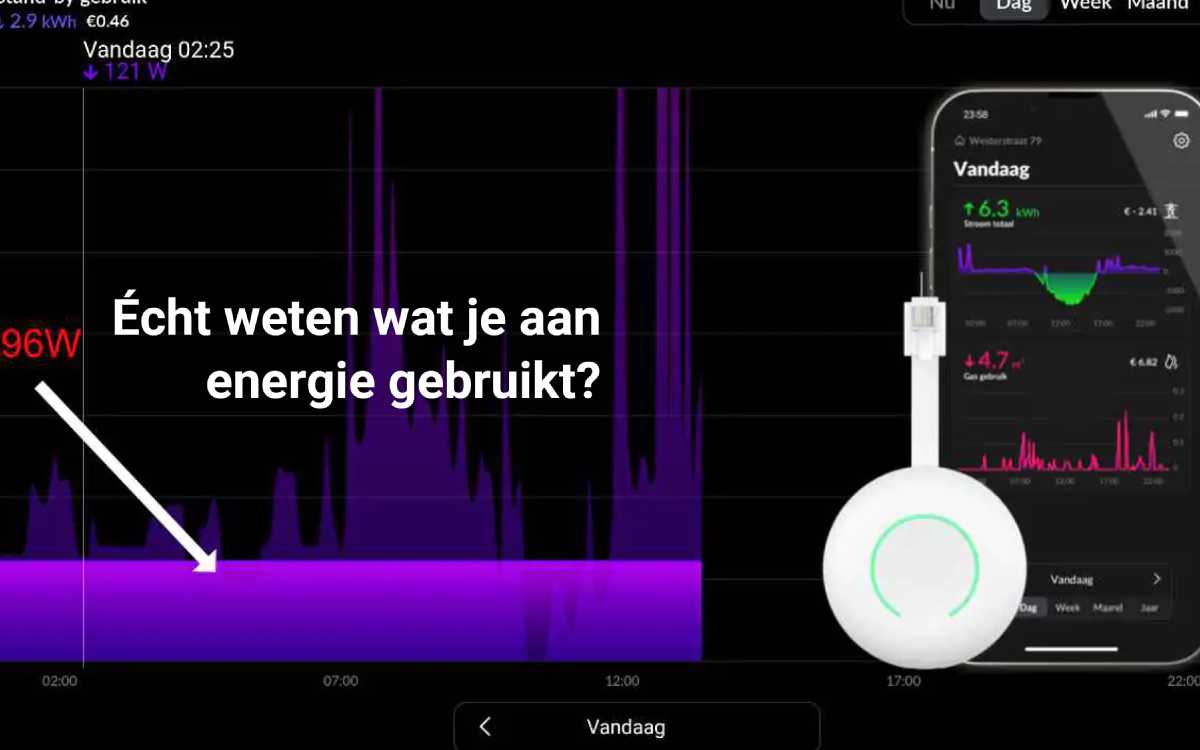

Mit dem P1-Messgerät können Sie ganz einfach überwachen, wie und wo Sie in Ihrem Zuhause Energie verbrauchen, und Änderungen vornehmen, um den Verbrauch zu senken. Dann ist es natürlich hilfreich zu wissen, was die Grafiken in der zugehörigen App bedeuten.
Lieferung/Rücklieferung pro Tag
Die folgenden Beispiele betreffen ein Haus mit Sonnenkollektoren. Der Energiepreis für Lieferung und Rücklieferung beträgt jeweils 0,25 € pro kWh. Dies ist oben links in den Bildern unten zu sehen. Die kWh-Lieferung für diesen Tag wird in Lila angezeigt. Bei Grün geht es um die Rückführung von Solarenergie ins Netz. Die dem P1-Zähler beiliegende App berechnet, welche Energiekosten oder Erträge an diesem Tag entstehen. Dies ist auch in der oberen linken Ecke des Bildes zu sehen.
Nachfolgend finden Sie vier Beispiele.
Beispiel 1: Grundverbrauch über einen Tag gesehen*
Das Bild oben zeigt den Grundverbrauch zwischen 00:00 und 07:00 Uhr sowie nach 22:00 Uhr; Dies sind Kühlschränke, Gefrierschränke, Zentralheizungspumpen und der Standby-Verbrauch beispielsweise eines Fernsehers oder eines Geräts am Ladegerät. Um 7:15 Uhr ist der Höhepunkt eines Wasserkochers zu sehen. Gegen 10:00 Uhr trifft die Sonne auf die Solarmodule und wird wieder ins Netz eingespeist (grüne Linie). Um 11:00 Uhr wird ein anderes Gerät eingeschaltet, das mehr Strom benötigt, als von den Solarpaneelen geliefert wird. Gegen 18:00 Uhr wird elektrisch gekocht. Dann sieht man Spitzen einer Waschmaschine und eines Trockners.
Beispiel 2: Solarenergie
Das Bild unten zeigt einen wunderschönen sonnigen Tag. Da sich vor den Panels Bäume befinden, entsteht ein „zerlumptes“ Diagramm. Auch hier ist am Abend ein deutlicher „Wash Peak“ sichtbar.
Beispiel 3: Verzerrtes Bild aufgrund der Skalierung
Das Bild unten zeigt ein schönes Beispiel für ein verzerrtes Bild. Das vergrößerte Diagramm lässt den Strombedarf extrem unregelmäßig erscheinen, was jedoch daran liegt, dass der Maßstab im Diagramm doppelt so klein ist wie im vorherigen Beispiel. Im zweiten Beispiel steht rechts +2000, im dritten Beispiel steht hier +1000. Dadurch wird die Grafik stärker vergrößert, wodurch die Unterschiede größer erscheinen. Es ist wichtig, die Waage im Auge zu behalten; Die App unterteilt die Grafik selbst, sodass ein Tag in Bezug auf Spitzen intensiv erscheinen kann, obwohl wenig Energie verbraucht wurde.
Beispiel 4: Energieeinsparung durch aktuelle Erkenntnisse
Durch Auswahl von „Jetzt“ unten in der App wird ein Live-Profil des Verbrauchs bzw. der Erzeugung erstellt. Die Grundlast beträgt oben etwa 1.200 Watt. Durch das Einschalten eines Geräts, in diesem Fall einer Halogenlampe, steigt der Verbrauch. Nach ca. 10 Sekunden wird die Lampe wieder ausgeschaltet. Die Grafik zeigt an, wie viel Strom die Lampe benötigt; +/- 1.550 minus 1.250 = 300 Watt. Im Durchschnitt brennt eine Lampe im Wohnzimmer etwa 1.000 Stunden im Jahr. Diese Lampe verbraucht 300 kWh Strom pro Jahr, was 75 € pro Jahr kostet. Durch den Austausch dieser Lampe gegen eine 20 Watt LED-Lampe, die die gleiche Lichtmenge erzeugt, belaufen sich die Kosten auf 5,00 € pro Jahr. Wenn Sie Elektrogeräte auf diese Weise betrachten, können Sie viel Geld sparen.
